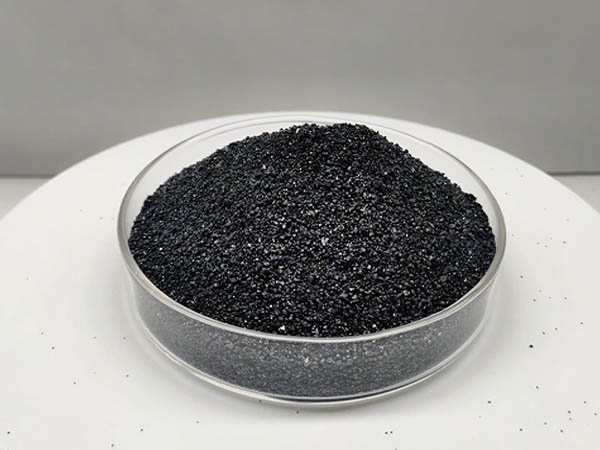

铬矿砂在消失模铸造中的性能



　　1、耐火度高，抗碱性渣，杜绝化学粘砂



　　铬矿砂耐火度高于1800℃，高温下化学惰性强，不与钢水中氧化铁碱性熔渣反应，不会产生热化学粘砂。浇注时砂粒发生固相烧结，在界面形成致密阻隔层，阻挡钢液渗入，有效防止机械粘砂，铸件表面光洁，清砂工作量大幅减少。



　　2、导热与蓄热能力强，激冷效果好



　　铬矿砂导热系数、蓄热系数远高于硅砂，冷却速度更快，相当于自带冷铁效果。促进金属液顺序凝固，细化晶粒，降低厚大热节部位的缩孔、缩松、热裂缺陷，提升铸件力学性能，适合高锰钢、高铬耐磨件、厚壁铸钢件消失模生产。



　　3、热膨胀系数很低，铸件尺寸稳定



　　铬矿砂没有硅砂573℃晶型转变带来的剧烈膨胀，高温下体积变化小，消失模浇注时不易产生脉纹、鼓包、变形，保障铸件尺寸精度，减少铸件裂纹缺陷。



　　4、颗粒致密，堆积密度大，填充性好



　　铬矿砂颗粒致密、堆积密度高，振实后砂层紧实度高，支撑强度好，消失模负压浇注时不易塌砂、跑火；粒度可选范围广，常用AFS25~50，可做面砂，也可作为耐火骨料配制消失模涂料。



　　5、透气性适中，适配负压消失模工艺



　　铬矿砂透气性优于很多特种耐火砂，配合负压系统，可顺利排出泡沫气化产生的气体，减少气孔、增碳缺陷；注意粒度选择，过细会降低透气性。



　　6、化学稳定性好，适用多种粘结体系



　　铬矿砂可搭配树脂、水玻璃等各类粘结剂；经水洗磁选除杂，低硅低碳酸盐，减少浇注时产气，降低气孔风险。
